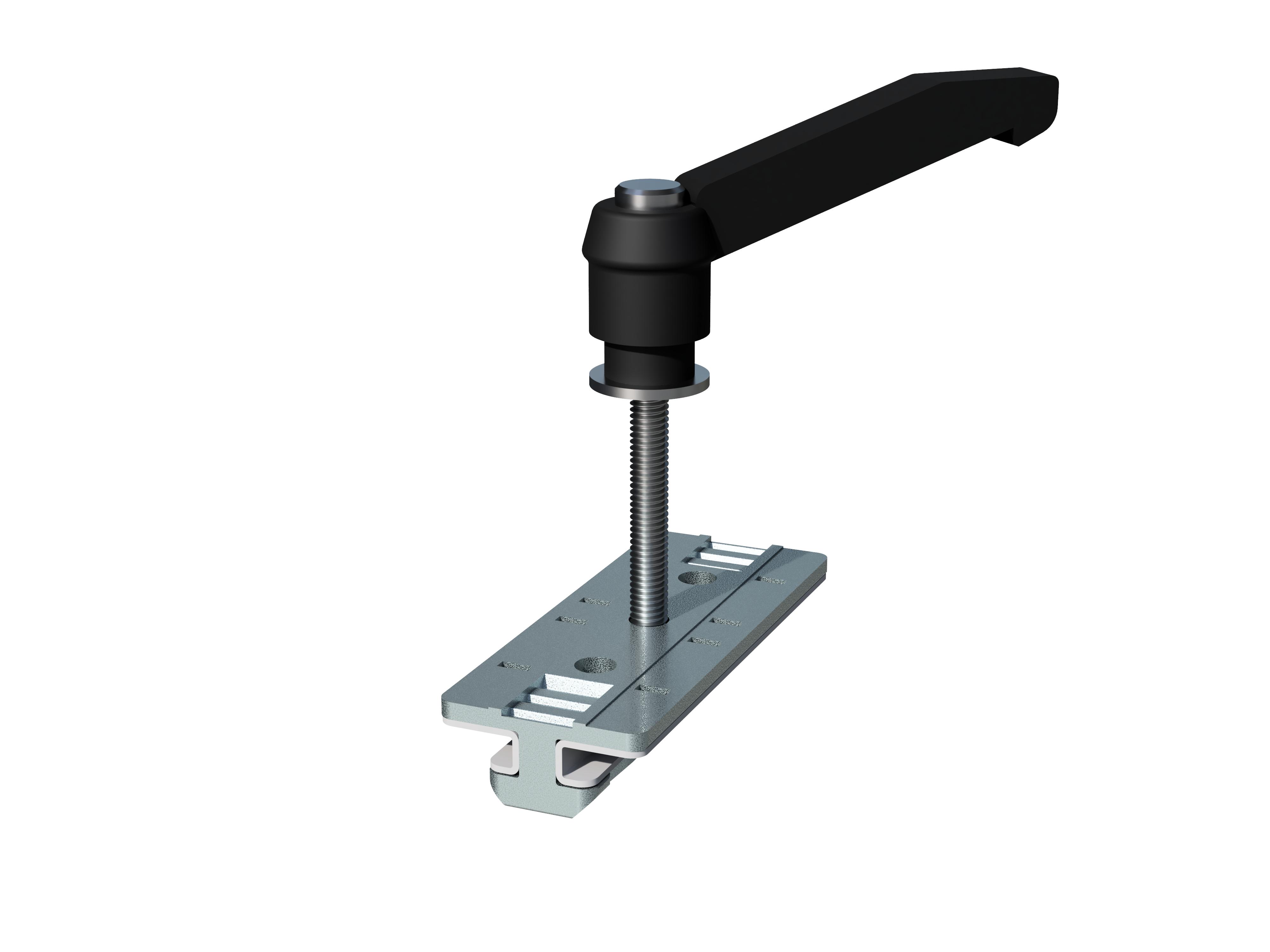

ISB profiel slider sleuf 8 80x40 met klemhendel

Deze ISB profiel slider kan toegepast worden in combinatie met ISB aluminium profielen sleuf 8. De slider is voorzien van twee bevestigingsgaten om componenten aan de slider te bevestigen. Deze bevestigingsgaten zijn voorzien van M6 moeren.
Daarnaast wordt er bij deze slider één klemhendel M6x55, één M6 ring en één M6 t-sleuf moer geleverd. Met behulp van deze klemhendel kan de slider in de sleuf worden vastgezet. Indien er een 40 millimeter profiel aan de slider is gemonteerd dan is de standaard lengte van het draad van de klemhendel (55 millimeter) geschikt. Wordt er een type 20 profiel aan de slider gemonteerd dan moet dit draad ingekort worden tot 35 millimeter en wordt er een 10 profiel aan de slider gemonteerd wordt dit 25 millimeter.

Het ISB profielsysteem biedt uitstekende mogelijkheden voor het ontwikkelen van machines, bedrijfsinrichtingen en automatiseringsoplossingen. Het assortiment omvat diverse aluminium profielen, die worden aangevuld met hoogwaardige verbindingsstukken en exclusieve accessoires. Bovendien is het ISB profielsysteem compatibel met het ITEM profielsysteem en volledig uitwisselbaar.

Hier op deze pagina vindt u gemakkelijk en snel de CAD-bestandsdownload voor dit product. De CAD-file is beschikbaar in .stp-formaat. Download de CAD-file door simpelweg op de blauwe knop te klikken. Heeft u daarnaast vragen over dit product? Aarzel niet om direct contact met ons op te nemen via [email protected] of door ons te bellen op +31 (0) 88 - 752 70 00. Ons team staat klaar om al uw vragen te beantwoorden en u te voorzien van het juiste advies.
