ISB profielscharnier sleuf 8 40x80

Op voorraad
Artikelnummer
1008594

€ 35,74 € 29,54
Downloads
Artikelomschrijving

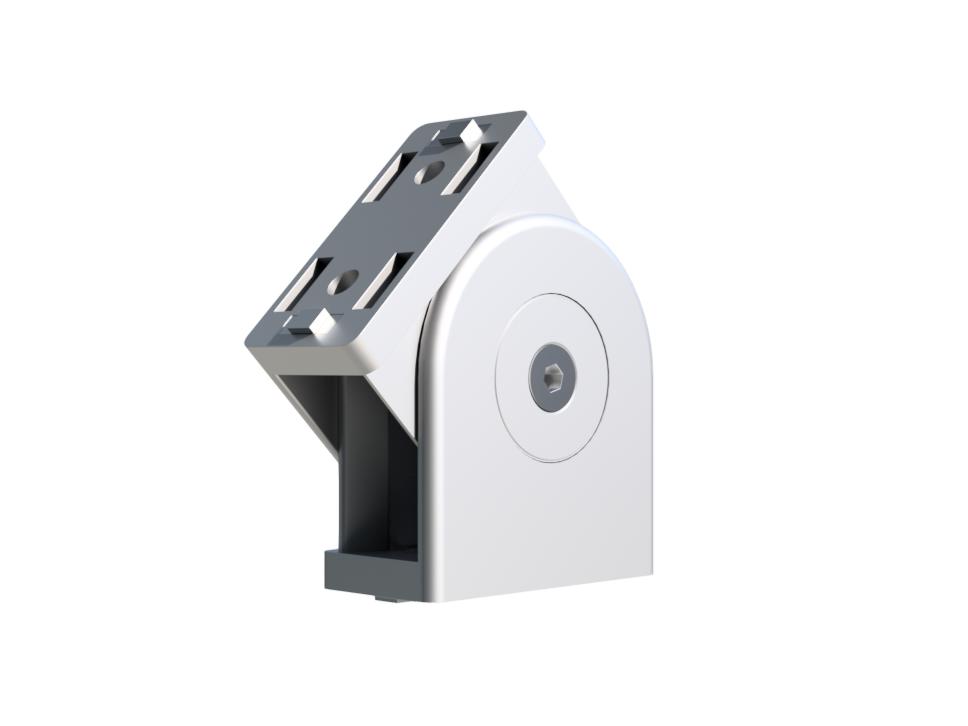

Het ISB profielscharnier kan gebruikt worden om twee profielen met elkaar te verbinden. De verbinder heeft een bewegingshoek van 184° en de profielen kunnen dus onder een hoek van 88° tot 180° met elkaar verbonden worden. Voor de bevestiging aan de kopse kant van profielen moet M8 draad getapt worden in het kerngat van het aluminium profiel.

Het profielscharnier kan aan de kopse kant van een 40x80 profiel worden gemonteerd met behulp van twee TEC bolkop inbusbouten ISO 7380-1 M8x20 (artikelnummer 1024258). Voor bevestiging aan de sleuf van een profiel kan gebruik gemaakt worden van twee TEC bolkop inbusbouten ISO 7380-1 M8x16 (artikelnummer 1008240) in combinatie met twee ISB t-sleuf moeren sleuf 8 M8 (artikelnummer 1008393).

Het ISB profielscharnier sleuf 8 40x80, artikelnummer 1008594, is een product van het merk ISB. Binnen ons uitgebreide ISB assortiment bieden wij een modulaire aanpak voor het bouwen van machines, bedrijfsinrichting en automatiseringsoplossingen. Dit assortiment omvat diverse aluminium profielen, hoogwaardige verbindingselementen en unieke accessoires.

Wat dit systeem extra speciaal maakt, is dat het naadloos kan worden uitgewisseld met het ITEM constructieprofiel. Dit zorgt voor ultieme flexibiliteit bij het realiseren van uw projecten. Of u nu een nieuwe machine wilt bouwen of bestaande systemen wilt aanpassen, met het ISB profielscharnier sleuf 8 40x80 heeft u de mogelijkheid om snel en eenvoudig aanpassingen te doen.

Om het gebruik van dit artikel nog gemakkelijker te maken, bieden wij u de mogelijkheid om de CAD-file te downloaden via de blauwe knop op deze pagina. Hiermee heeft u direct toegang tot de technische tekeningen die u nodig heeft voor uw project.

Heeft u nog vragen over dit product? Neem dan direct contact met ons op via info@techniekspecialist.nl of bel ons op +31 (0) 88 - 752 70 00. Ons team staat klaar om u te helpen en antwoord te geven op al uw vragen.

Meer informatie
Meer informatie
Gewicht (kg) 0.492000
Fabrikant TEC
Sleuf geometrie Sleuf 8
Categorie Profielverbinders
Type 40x80
